灵动智显室内全彩LED显示屏E结构产品规格书

浏览:
采用卯榫工艺,激光定位切割,机械加工,免切割免焊接,用电少,减少能源使用防护材料使用,重量轻易于安装,无需专业人员组装只需素人简单指导即可,效率高比传统工艺效率提高5-6倍,规格间距可做到320mm256mm192mm

产品规格书

Product specifications





产品名称:           室内全彩led显示屏E结构

规格型号:       50/100-20/40-30/30

文件编号:          2019-06-06

版本编号:         Vbat20190606









拟制:

审核:

批准:(盖章)








目录



目    录……………………………2

1. 适用范围……………………………3

2. 产品说明……………………………3

3. 产品介绍……………………………4

4. 结构原理图…………………………5、6、7

5. 组装节点图…………………………7、8、9

6. 安装示意图…………………………9

7. 产品使用注意事项…………………10

8. 备品备件……………………………10

9. 安装说明……………………………11



















1. 适用范围

本技术手册适用于室内 320/256/192  50/100,20/40,30/30 ,320mm、256mm、192mm尺寸规格LED单元板。

2.  产品说明

2.1.室内E结构整体平整度要求高,水平平整度可达到 ±0.5mm ,对角线误差±1mm;实现可多次拆装、重复利用;国标钢材镀锌层100-120mu;免切割、免焊接、低用电、组装快、防腐、防锈等功能;

2.2.室内E结构主要是由外框架、龙骨、定位横梁、稳定竖梁组成一个间距为320mm的标准规格后组成单元再所需尺寸而成;

2.3.此钢结构经组装后联接固定到墙体或承重体上即可使用;

2.4.通过调整外框架、龙骨、定位横梁、稳定竖梁的长短、位置、角度、弧度,可形成无数种规格尺寸变换;

2.5.此钢结构可以按水平和垂直方向任意拼接,从而拼成不同大小的规格;

2.6.钢结构的特点:

l采用自主研发开模钢材,超强力加固螺丝组装而成,高平整度可达到良好的无缝拼接效果,免切割、免焊接、低用电、组装快、防腐、防锈、防火、重量轻、易于安装、可重复拆卸、方便运输,可进行单支、单丝维护、成本低;采用卯榫工艺,激光定位切割,机械加工,免切割、免焊接,用电少,减少能源使用、防护材料使用,重量轻、易于安装,无需专业人员组装、只需素人简单指导即可,效率高(比传统工艺效率提高5-6倍),规格间距可做到320mm、256mm、192mm。





2.7.E结构全图

1_20210923_00263428

备注:管材使用的是自主研发开模钢材,不锈钢螺丝固定(平整度高、韧性强)。

  3.产品介绍

3.1钢结构参数

名称

型号

规格

品牌

厚度

镀锌层

数量



外框架

A

6000mm


1.2mm

60-80μm



1支

B

100mm


1.2mm

60-80μm

H

50mm


1.2mm

60-80μm



龙骨

A

6000mm


1.0mm

40-50μm



1支

B

40mm


1.0mm

40-50μm

H

20mm


1.0mm

40-50μm



定位横梁

A

6000mm


1.0mm

40-50μm



1支

B

40mm


1.0mm

40-50μm

H

20mm


1.0mm

40-50μm



稳定竖梁

A

6000mm


1.5mm

60-80μm



1支

B

30mm


1.5mm

60-80μm

H

30mm


1.5mm

60-80μm

3.2 屏体技术参数:









钢结构技术参数

结构间距

320mm

结构构成

外框架、龙骨、定位横梁、稳定竖梁

尺寸(长*宽*厚)

6000mm*100mm*50mm

壁厚

1.2mm

重量(1m²)

13kg±0.5 kg

水平平整度

±0.5mm

对角线

±1mm

长度

+3mm

高度

+3mm

承重(1m²)

150kg





技术参数



上框架拐角(长*宽*厚)

1120mm+2.5mm *240mm+2.5mm*50mm

下框架拐角(长*宽*厚)

1120mm+2.5mm *240mm+2.5mm*50mm

左框架拐角(长*宽*厚)

1120mm+2.5mm *240mm+2.5mm*50mm

右框架拐角(长*宽*厚)

1120mm+2.5mm *240mm+2.5mm*50mm

散热系统



产品尺寸:60*60*25

电压:AC220V 输入功率:18W  输出功率:7W

转速:2550/3000r/min

轴承:进口含油轴承  适用温度:-10°C-60°C







系统工作特性



使用环境

室内

用电功率

1度/100m²

使用寿命

50年

平均无故障时间

5年

工作温度范围

-50 至 50℃

工作湿度范围

10%至 90%RH

保修年限

五年免费返厂维修(具体以产品购销合同签订为准)



4.结构原理图





2_20210923_002654205

左边拐角(左边 上下)



3_20210923_002704886

右边拐角(右边 上下)







4_20210923_00271626



上框架







5



下框架











           6                                           7





左框架                                            右框架







8



                          外框架+龙骨+定位横梁正面图





5.组装节点图

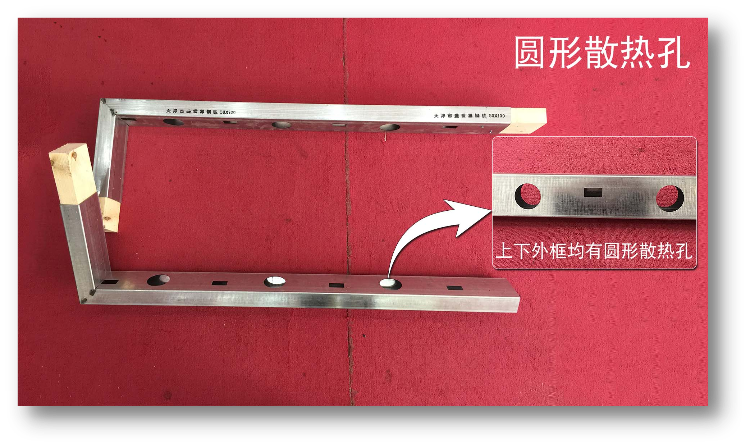

散热系统(选配加装工业轴流风机)

 9

电源孔

10

外框架对接处

11

12

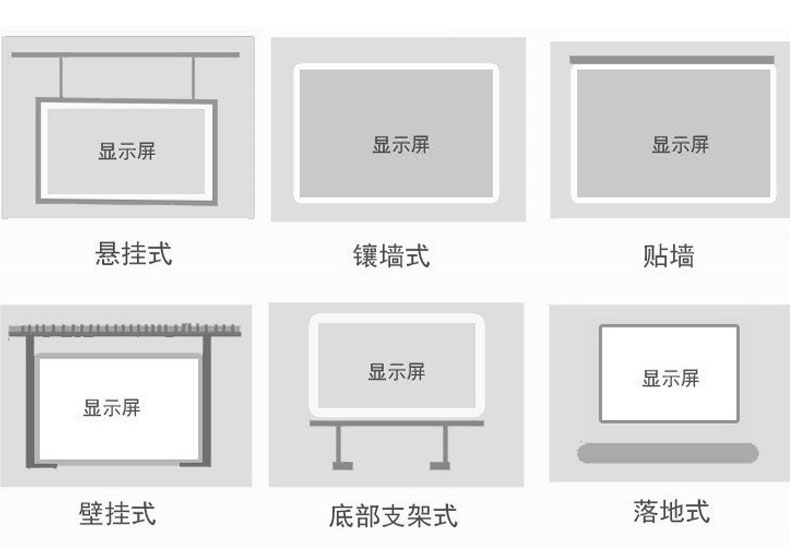

6. 安装示意图

13

7.产品使用注意事项

显示屏结构支架安装前检查事项:

• 固定底层的结构是否牢固;

• 结构的宽度和高度是否准确,一般比显示屏尺寸大 3mm-5mm 为宜;

• 龙骨和上下外框的距离从底层到顶层都要严格保持一致,否则屏体在安装时会产生缝隙,严重者到上层很难安装或者安装不上造成返工;

• 检查结构里面的定位横梁位置是否合适,会不会挡住箱体的后盖门,或着挡住电源线和排线的插头,否则在结构支架安装好以后,箱体的后盖门无法打开、电源线及排线插头无法通过;

• 屏体结构两边及上下的预留空间是否均匀对称;



8.备品备件

名称

数量

用途

对接实木

根据屏幕大小配备

对接外框

黑色尖头螺丝

根据屏幕大小配备

固定对接实木

内六方

1个

紧固黑色平头螺丝

黑色平头螺丝

根据屏幕大小配备

固定大角码

垫片

根据屏幕大小配备

固定大角码

大角码

根据屏幕大小配备

固定外框、3*3稳定梁

小角码

根据屏幕大小配备

固定3*3稳定竖梁
